服务对象：国网漯河供电公司

项目名称：河南漯河220kV普照变电站远程智能巡视项目

1►项目成效

由江行智能承揽的河南漯河220kV普照变电站远程智能巡视项目，顺利完成交付并通过业主验收。实现河南省首个区域型变电站智能巡视系统接入信息内网，并接入上级远程智能巡视集中监控系统；首次在省内实现国网标准技术线路下从站端、区域端和集控站端的智能巡视方面典型应用场景的落地。

目前系统运行一切正常。通过高清摄像头、红外热成像摄像头等智能设备实现该变电站实时巡检功能，结合AR视频增强技术，实现多视频融合应用。利用人工智能算法智能分析缺陷和故障产生原因，辅助运维检修决策，提升消缺处置效率。大幅提升了变电站日常巡视效率，提高了变电站整体智能化水平。

2►项目概况

该变电站占地面积大、设备结构复杂、巡视任务繁重、人员作业风险高。亟需开展远程智能巡视系统智慧化建设，辅助变电站运维人员开展日常巡视工作，减轻运维人员的工作负担，提升应急响应速度，保障现场作业安全。

前期该站已经完成110kV区域和主变区域的智能化建设。本次对220kV区域、高压室等区域进行的智能化升级改造工作已经完成，对主变温度进行实时监测，并接入到信息管理大区，实现了该站远程智能巡视系统的建设。

3►项目建设

通过在变电站安装的各类型摄像机、红外摄像机、机器人等设备，代替原有人工巡视点位、利用可见光视频机图像、红外图谱、音视频等数据，将原有非结构化数据转化为结构化数据，提取变电站运行数据特征，进行综合分析，对日常巡视部位数据表智能采集分析，给出分析报告，从而提高变电站运维效率，保障变电站安全稳定运行。

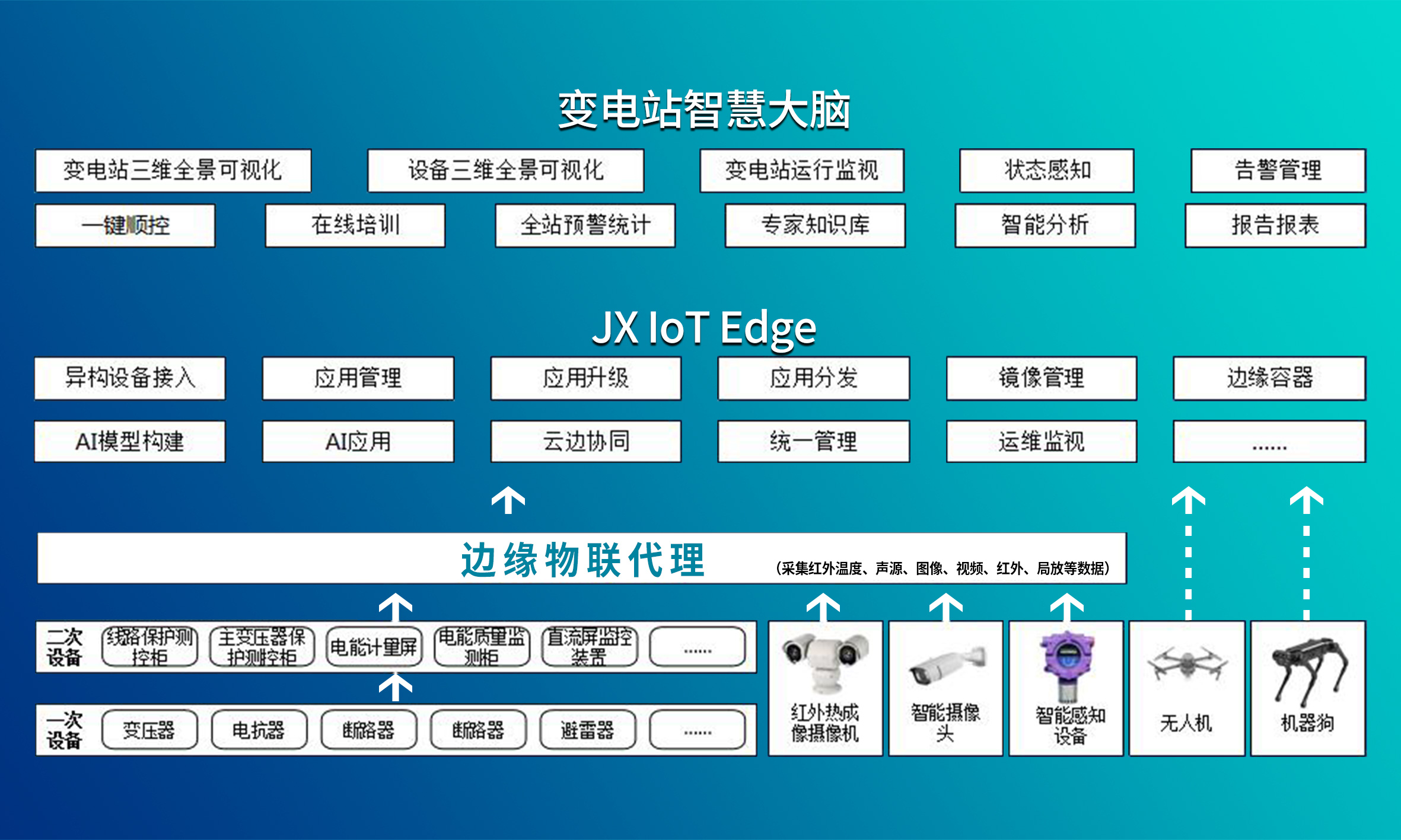

江行智能变电站远程智能巡视系统架构

可见光视频及图像数据采集分析

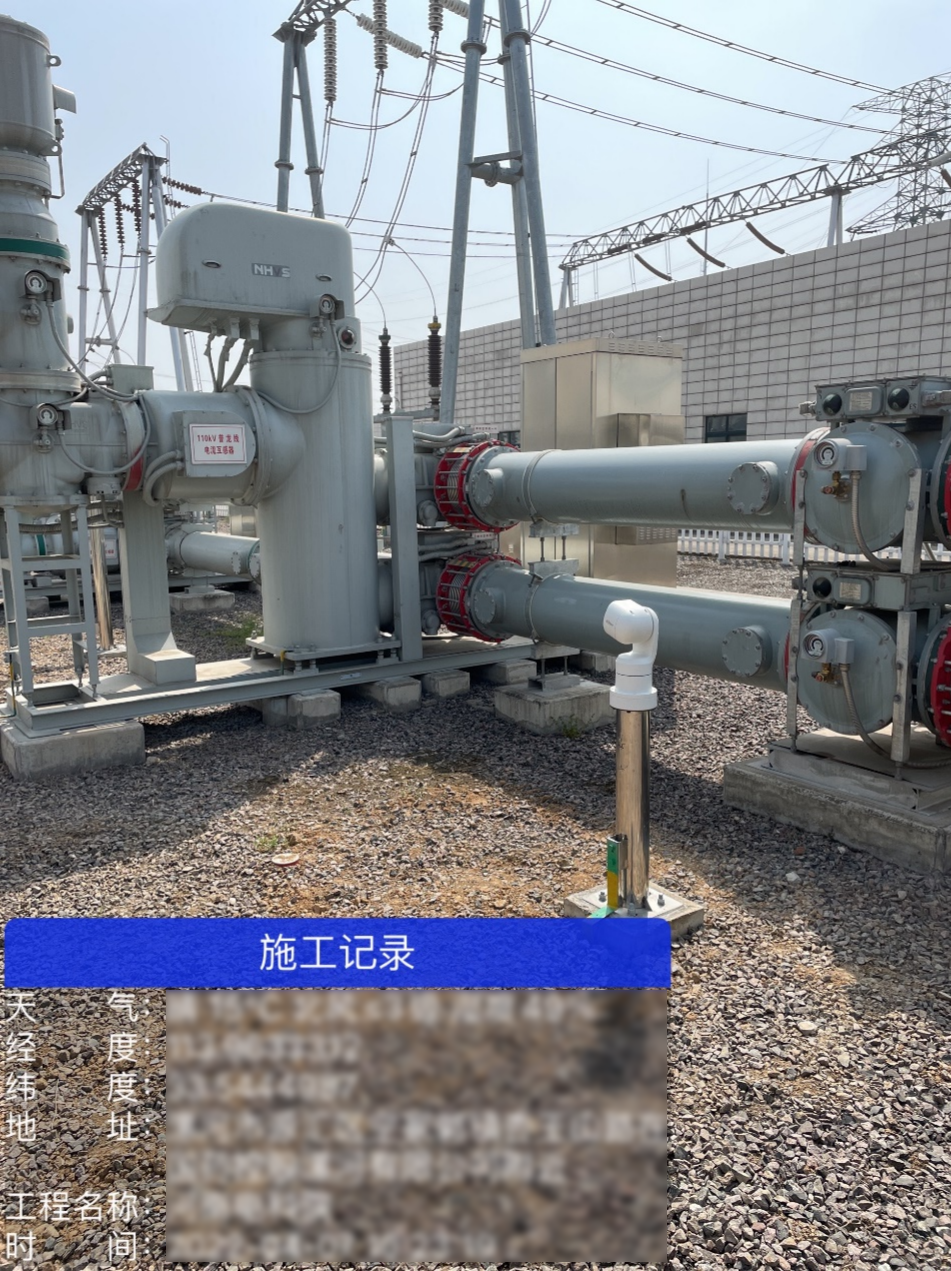

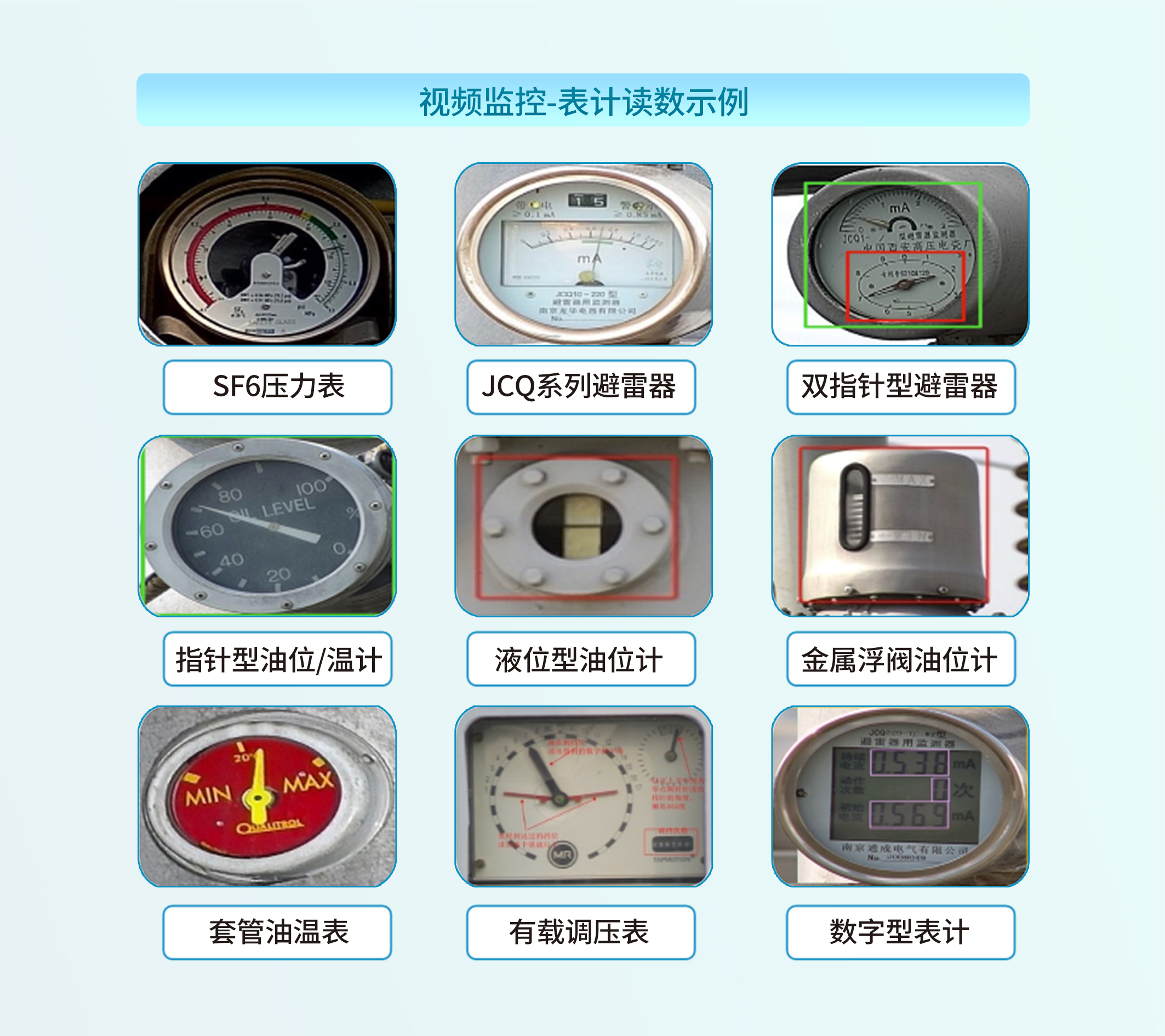

部署39个高清摄像机和热成像设备以及机器狗，巡视136个巡视点位。实现SF6压力表、开关动作次数计数器、避雷器泄漏电流表、避雷器动作次数表、油温表、绕组温度表、液压表、有载调压档位表、各类油位计、等表计数据采集分析，将表计数据上传国网平台。实现18类设备缺陷识别，包括设备渗漏油、绝缘子破裂、鸟巢和悬挂物等智能监视。

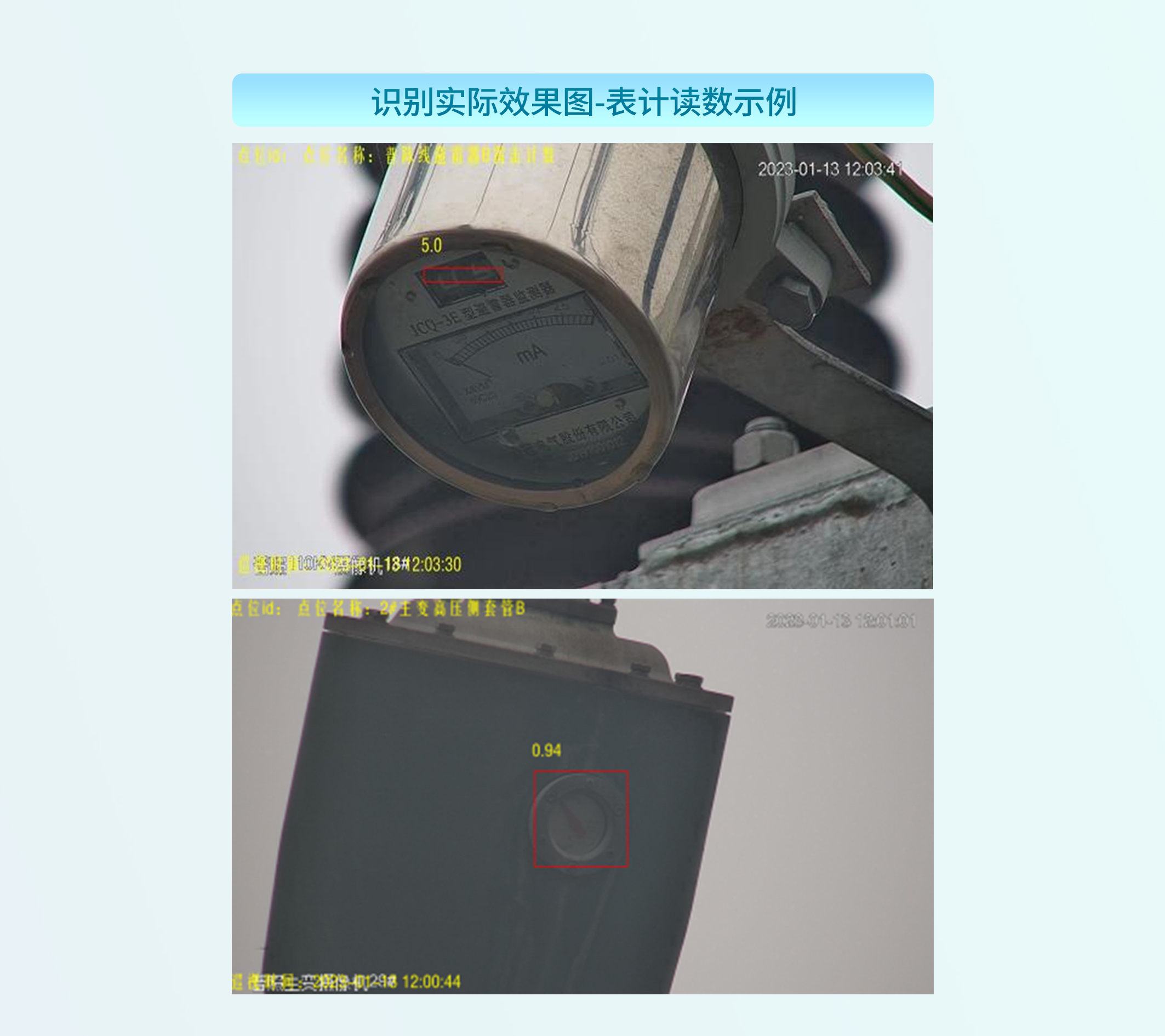

AI识别算法实时推理分析，智能分析

系统运用神经网络训练、深度自主学习等技术满足多类设备缺陷识别要求，面向表计读数、环境异常、外观缺陷、刀闸开合和分合储能五大类需求提供超过100种智能分析模型。

4►项目亮点

24h实时监控，全面提升安全水平

实时展示该变电站现场设备高清巡视画面，远程查看设备运行状态、运行环境、现场人员行为和消防安防状况。同时，巡视人员实现远程监控可有效防止人员在设备区巡视过程中发生的人身伤害事故，并大大减轻工作强度。

全自动全面巡检，效率提升12倍

机器人和视频摄像机按照预制巡视路线执行巡视任务，对需要复核的点位进行巡视，并在巡视主机查看复核结果。巡视类型包括例行巡视、熄灯巡视、特殊巡视、专项巡视、自定义巡视等5类。

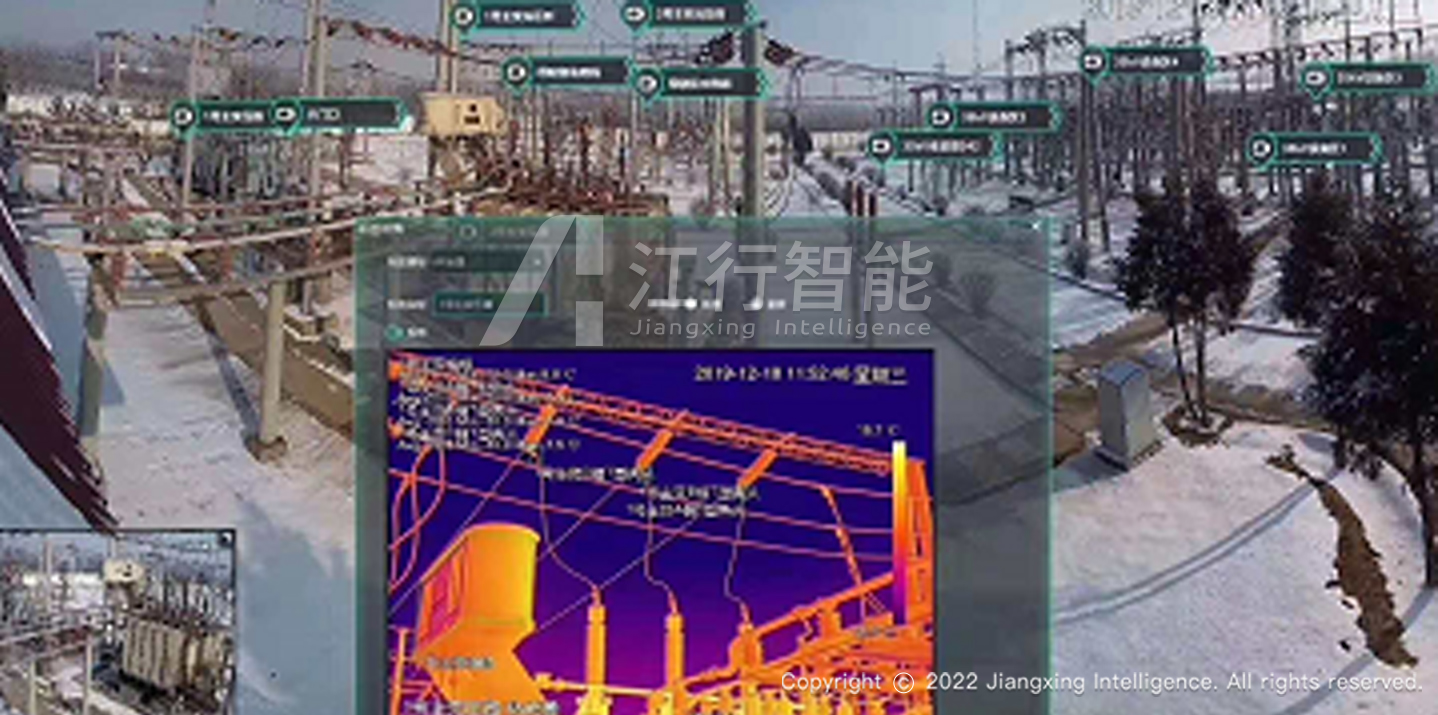

设备区全景AR监控示例

特殊巡视

针对特殊巡视，既可通过设置守望模式对某一设备重点观测，也可通过增加相应点位的方式快速增加监测内容。当迎峰度夏、迎峰度冬或重特大活动期间，制定特殊任务，将巡视记录保存，对所监视画面与数据进行对比，确保设备万无一失。极端天气，运行人员无法现场巡视，可采用巡检后台对重要设备进行任务制定，加强巡视管控。

设备状态智能识别和判别

可识别18类设备缺陷、7类安全风险以及4类设备运行状态。同时包括一键顺控视频识别、设备状态识别、表计读数等。

顺利接入河南省国网内网

按需配置交换机、正反向隔离和安全接入等装置，实现变电站网路安全4区部署，同时，接入内网，在河南省整个国网系统实现远程智能巡视。
